I/O指令

寻址方式

存储器寻址

定义：

外设端口作为存储器中的一个地址

优点：

指令多
不需要专门的输入输出指令

缺点：

占用了内存空间

端口寻址

定义：

通过专门的I/O端口

优点：

不会占用内存空间，因为，I/O设备通过专用的端口地址进行访问。这些端口地址与内存地址空间是分开的，因此不会占用内存地址空间。

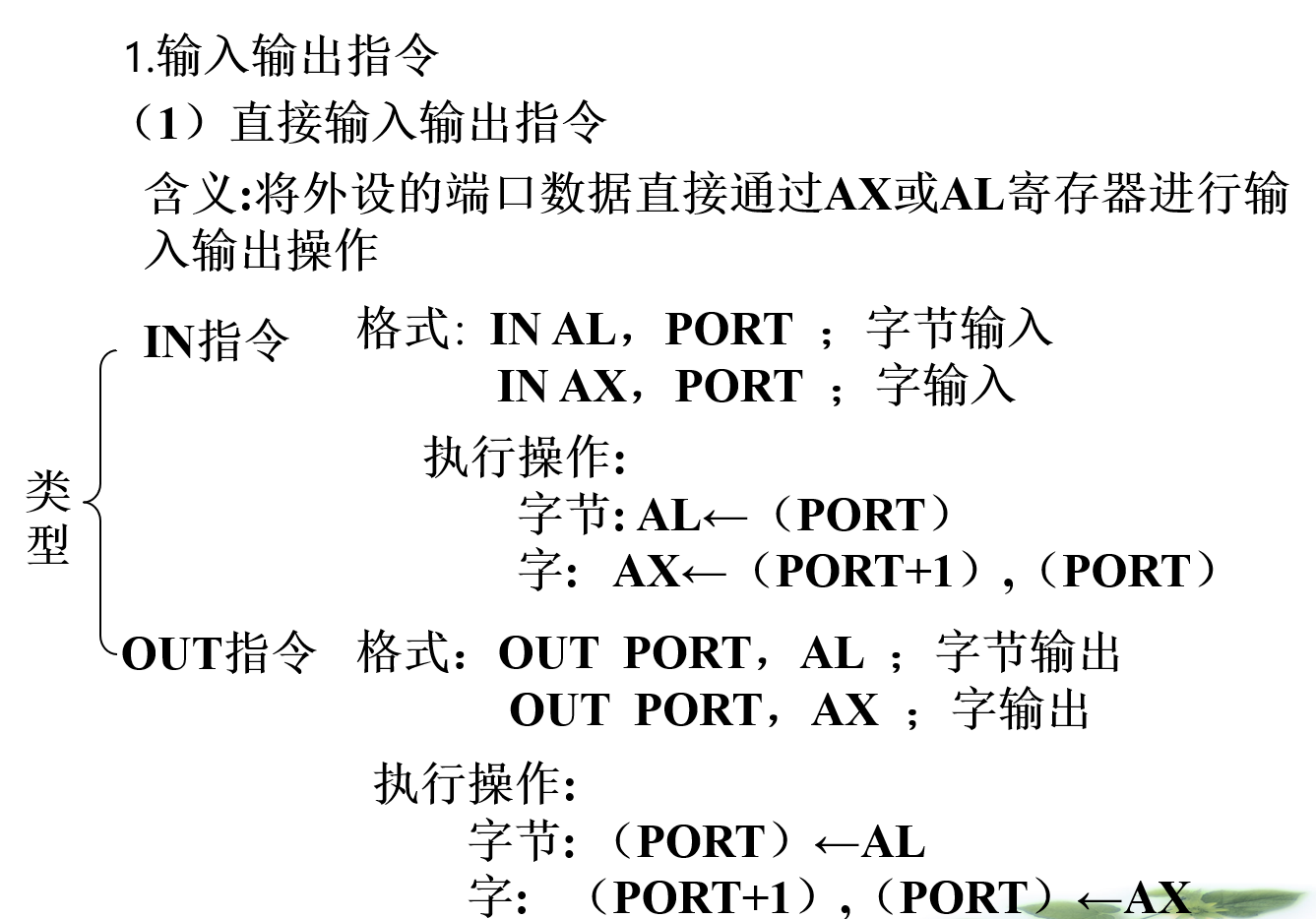

输入输出指令

只能使用AL或AX寄存器

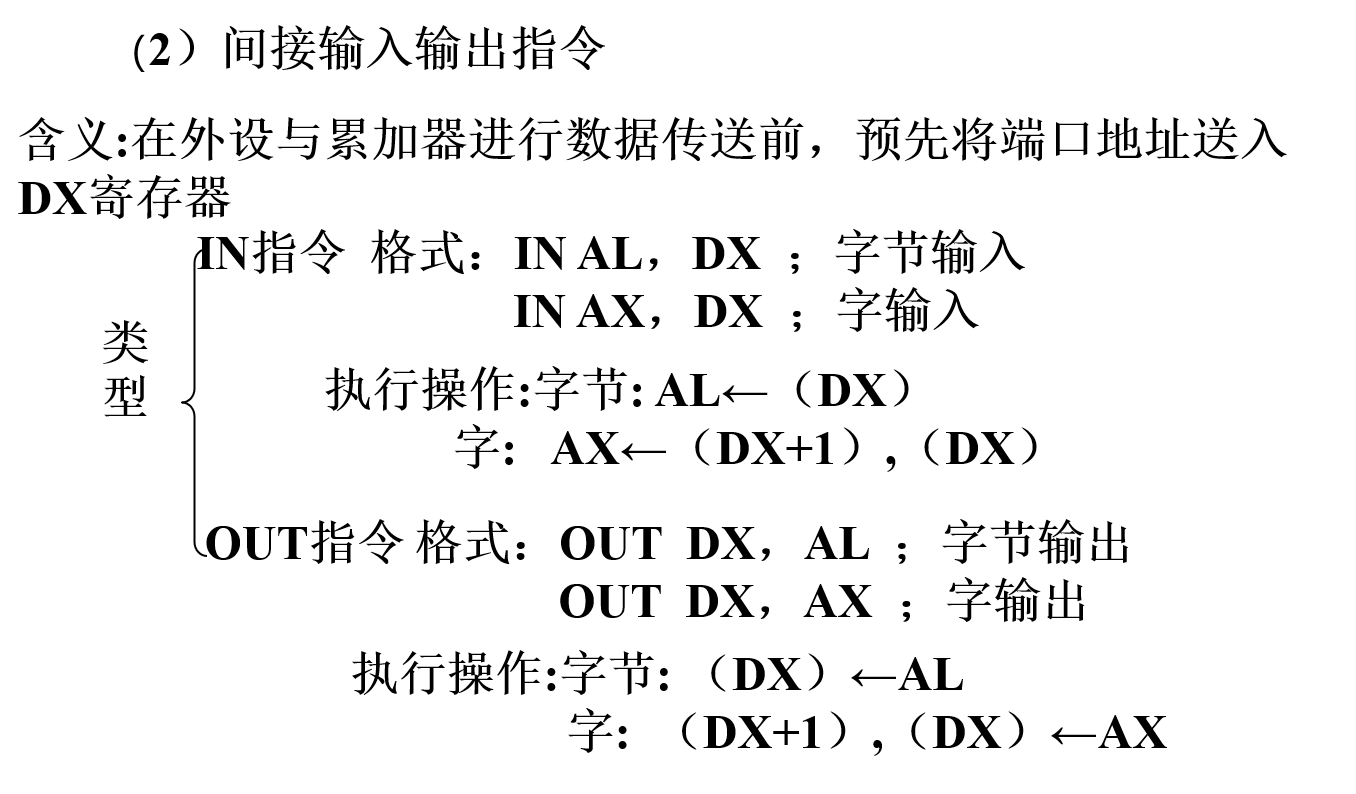

间接输入输出指令

AL是8位，DX是16位，那么是不是觉得很奇怪为什么DX能送入AL？其实DX里面是一个地址，是将DX这个地址里指向的内容放入AL或者AX中

注：由于DX位外设端口地址，范围从0000H~0FFFFH，允许有65536个端口地址

举例1：

举例2：测试某状态寄存器（端口地址为27H）的第2位是否为1，若为1，则转移到ERROR进行处理。其指令序列为

1
2
3

IN AL, 27H
TEST AL, 00000100B
JNZ ERROR

举例3：将某接口的命令寄存器（端口地址为126H）的第7位控制成组数据传送

因为一个字节能表示的无符号数范围是从0~255，126H > 255，所以无法直接使用立即数，而是要将126H先放到DX寄存器里

MOV DX, 126H
IN AL, DX
OR AL, 80H
OUT DX, AL

举例4：利用程序查询方式进行串口通信的程序

计算机串行数据端口地址为3F8H，状态寄存器地址是3FDH。


;输入子程序
TELI PROC FAR		;查询读入数据
PUSH	DX
MOV	DX, 03FDH
TEL1:
    IN	AL, DX         ;读入端口状态
    TEST AL, 01		;测试
    JZ	TEL1			;未准备好，循环查询
    MOV	DX, 03F8H		;准备好，读入数据
    IN 	AL, DX
    POP	DX
    RET
TELI ENDP

TELO PROC FAR         ;输出子程序
PUSH DX
PUSH AX
MOV DX, 03FDH
TELO1:
    IN	AL, DX               ;读入端口状态
    TEST AL, 20H 	 ;测试
    JZ TELO1	               ;第5位为1，发送寄存器空,继续等待
    MOV DX, 03F8H     ;发送寄存器不空，输出数据
    OUT	DX, AL
    POP	AX
    POP	DX
    RET
TELO ENDP

中断传送

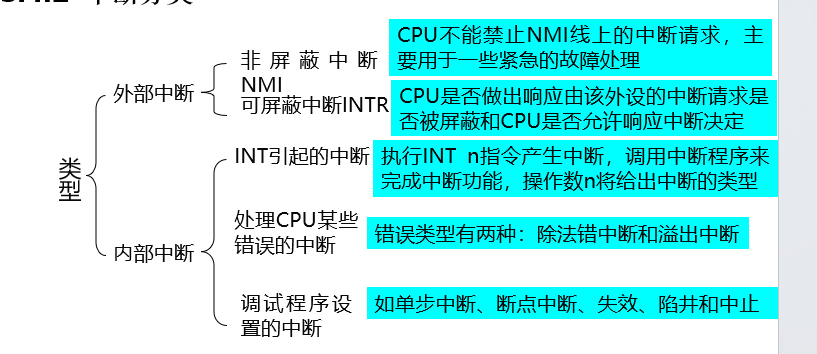

中断分类

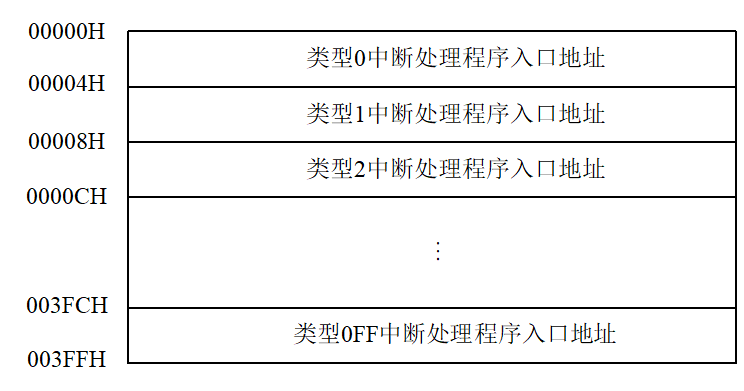

中断向量表

四个单元组成一个向量

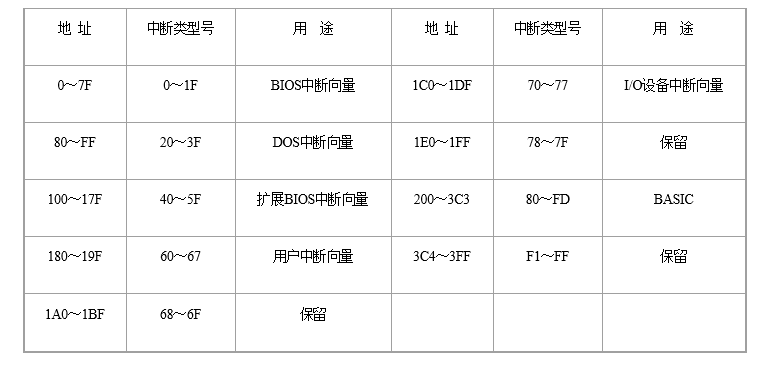

中断向量表地址分配

中断响应过程

取中断类型号N；
标志寄存器(PSW)内容压栈；
当前代码段寄存器(CS)内容压栈；
当前指令指针(IP)内容压栈；
禁止外部中断和单步中断(置IF=0，TF=0)；
从中断向量表中取4×n的字内容送IP，取4×n＋2的字内容送CS；
转中断处理程序。

注：中断过程与子程序调用的区别：除了保护返回地址CS:IP之外，还保存标志寄存器PSW的内容。

在中断发生时CPU自动清除了IF和TF

中断处理程序返回时使用IRET指令

中断优先级

中断处理程序

设置中断向量

共同点：设置中断向量的时候规定格式是DS:DX

手搓

先根据中断号计算在中断向量表中的偏移地址（如果已知要将当前中断子程序作为第N号中断，那么它在中断向量表中的位置是4 * N，设置BX = 4 * N）
关中断
分别设置段地址和偏移地址
开中断

MOV	AX，0
MOV	DS，AX
MOV	BX，N*4	     ;设置N号中断向量
CLI			     ;关中断
MOV	WORD PTR[BX]，OFFSET INTHAND  ;置偏移
MOV	WORD PTR[BX+2]，SEG INTHAND      ;置段值
STI	            	   ;开中断

注：INTHAND表示被调用的中断处理程序

DOS功能调用25号功能

入口参数：

AL ：中断号
DS：中断子程序段地址
DX：中断子程序偏移地址

调用过程

将中断子程序的段地址通过AX赋给DS
将中断子程序的偏移地址副歌DX
调用25H号功能，设置AH=25H
将这个中断子程序对应的中断号写入AL
调用21H中断实现将中断向量写入中断向量表

举例：

INTHAND：
MOV AX，SEG  INTHAND	 ；中断处理程序的段地址
MOV DS，AX
MOV DX，OFFSET  INTHAND  ；中断处理程序的偏移地址
MOV AH，25H
MOV AL，N
INT  21H

获取中断向量

获取中断向量的时候固定格式是ES:BX

手搓

根据中断号计算在中断向量表中的偏移地址
将ES:[中断向量表中的偏移地址]作为偏移地址，将ES:[中断向量表中的偏移地址作为偏移地址+2]作为段地址

【例5-5-3】利用直接读取法读取n号中断向量，并保存在双字变量OLDVECTOR中：
      ……
     XOR AX,AX
     MOV ES,AX
     MOV AX,ES:[n*4]               ；取偏移地址
     MOV WORD PTR OLDVECTOR,AX     ；保存
     MOV AX,ES:[n*4+2]             ；取段地址
     MOV WORD PTR OLDVECTOR+2,AX   ；保存
      ……

DOS功能调用35号功能

入口参数：中断号

出口参数

ES：中断子程序的段地址
BX：中断子程序的偏移地址
