第五章_BIOS和DOS中断调用

发表于 更新于 分类于 ， Valine：
本文字数： 4k 阅读时长 ≈ 4 分钟

BIOS

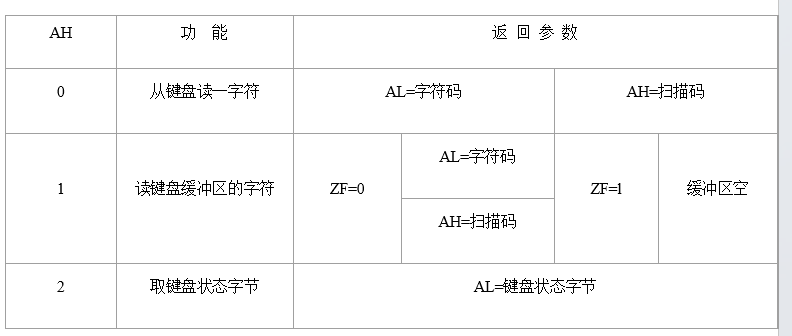

键盘输入功能调用(INT 16H)

举例：从键盘读入0～9中任一数，根据不同数显示不同的字符串。要求用BIOS中断来接收键盘输入。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
	STACK SEGMENT PARA STACK                         ；堆栈段定义
	DB	256	DUP（？）
	STACK	ENDS

	DATA SEGMENT	PARA PUBLIC'DATA'	   ；数据段定义
	THIRTY	DB	30	                  ；设每字符串长30
      PARM	DB	128	DUP（0）
	MSG0	DB	'I LIKE IBM PC…'
	MSG1	DB	'8080   PROGRAMMING   IS   RUN…'
	MSG2	DB	'TIME TO BUY MANY DISKETTES…'
	MSG3	DB	'THIS PROGRAM WORKS…'
'	MSG4	DB	'TURN OFF THAT PRINTER！…'
	MSG5	DB	'I HAVE MANY…'
	MSG6	DB	'THE PSP CAN BE USEFUL…'
	MSG7	DB	'BASIC WAS EASIER THEN THIS…'
	MSG8	DB	'DOS IS INDISPESABLE…‘
     MSG9	DB	'LAST MESSAGE OF THE DAY..'
	ERRMSG	DB	'ERROR！ INVALID PARAMETER！'
	DATA	ENDS

	CODE SEGMENT	PARA	PUBLIC  'CODE        ；代码段
	START PROC FAR
		ASSUME	CS: CODE, DS:DATA
		PUSH	DS                  ；采用段前缀方式返回DOS
		MOV	AX，0
		PUSH	AX
		MOV	AX，DATA
         MOV ES，AX
		ASSUME ES：DATA
		MOV	DX，AX
		ASSUME DS:DATA
		MOV	AH，0		；功能号为0
		INT	16H		；键盘输入，字符在AL中
		SUB	AL，'0'	；减去字符‘0’的ASCII码
		JC	ERROR	；键入字符编码小于30H转
            CMP	AL，9		；是9吗
		JA	ERROR           ；大于9转，否则顺序执行
		MOV	BX，OFFSET MSG0	      ；MSG0位移送BX
		MUL	THIRTY	；(AL)×30
		ADD	BX，AX        ；计算输入信息在信息表中的位移
		CALL	DISPLAY	；转子显示信息
		RET			；返回

   ERROR：
           MOV BX， OFFSET ERRMSG ；出错显示信息位移送BX
		CALL	DISPLAY          ；转子显示信息
		RET	                            ；返回
	DISPLAY	PROC	NEAR
		MOV	CX，30	；显示字符个数
	        DISP1：
            MOV	AL，［BX］
		CALL	DISPCHAR	；转显示字符子程序
		INC	BX

            LOOP	DISP1
		MOV	DL，0DH		；显示回车符
		CALL	DISPCHAR
		MOV	DL，0AH		；显示换行符
		CALL	DISPCHAR
		RET
	DISPLAY	ENDP


 DISPCHAR RPOC	NEAR	    ；显示AL中字符号程序
            PUSH	BX
		MOV	BX，0
		MOV	AH，14            ；14号功能调用为BIOS输出字符
		INT	10H
		POP	BX
		RET
	DISPCHAR	ENDP
	CODE	ENDS
		END	START

BIOS显示功能调用(INT 10H)

光标的设置

INT 10H的1号功能是设置光标的大小和状态

  1. 光标起始行值放在CH的低4位，结束行值放在CL的低4位。

  2. CH的D4位为光标禁止位，用来表示光标的状态。当该位为1时，光标不显示。

  3. 单色显示器的光标大小的范围从0~13。光标的默认方式是宽度为2列的闪烁的下划线。

INT 10H的2号功能是设置光标位置

  1. 光标位置的行号设在DH寄存器中，列号设在DL中。

  2. 在25×80的显示方式中，坐标设在（0，0）是屏幕的左上角，（24，79）是屏幕的右下角。

  3. BH中必须包含被输出的页号，对单色显示器来说，页号总是0。

所以设置光标一半就是设置行（DH)，列(DL)，页(BH)

举例：置光标开始行为5，，并把它设置到第5行第6列

1
2
3
4
5
6
7
8
9
10
11
; 设置光标的大小
MOV	CH，5	；开始行为5
MOV	CL，7		；结束行为7
MOV	AH，1	；设置光标大小
INT 	10H		；调用BIOS
; 设置光标的位置
MOV	DH，4		；第5行
MOV	DL，5		；第6列
MOV	BH，0		；0页
MOV	AH，2	；设置光标位置
INT 	10H		；调用BIOS

读光标位置，INT 10H的3号功能

  1. 页号必须在BH中指定。

  2. 此功能把光标位置的行号回送给DH，列号回送给DL。光标大小的参数填入CH和CL中，也就是说，在CH和CL中回送的是用功能1设置的光标参数。

举例 读0页的当前光标位置。

1
2
3
MOV	AH，3
MOV	BH，0
INT	10H

选择显示页，INT 10H的5号功能

INT 10H的功能5可由程序确定显存中的显示区域。

ROM BIOS将CGA的显存分为4页，每页25×80个字符，或分为8页，每页25×40个字符。每一页的起始地址在

1 KB的边界。这4页的起始地址分别为B800:0000、B800:1000、B800:2000和B800:3000

1
2
3
MOV	AL，VPAGE		；AL=显示页数
MOV	AH，5			；AH=功能号
INT	10H

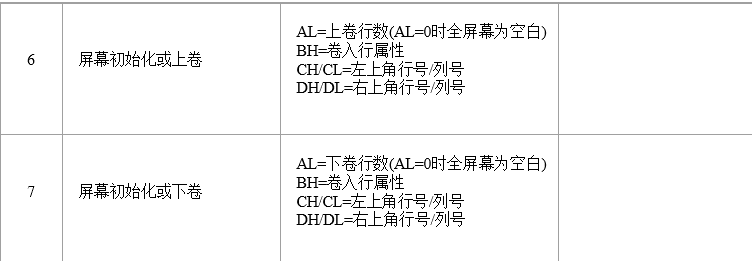

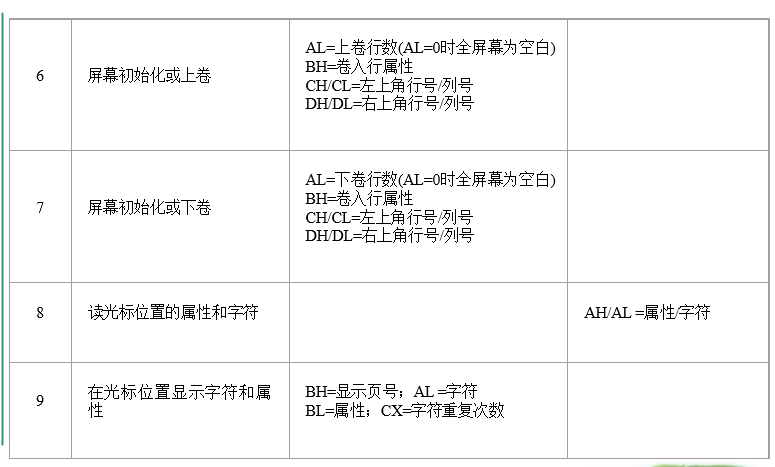

卷屏，INT 10H的6号和7号功能

清屏

举例1：清除整个屏幕，设置AH为6，AL为0

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
CLEAR	PROC
	   PUSH	AX
	   PUSH	BX
	   PUSH	CX
	   PUSH	DX

        MOV	AH，6	；屏幕上卷功能号
        MOV	AL，0		；AL=0时，为清屏
	    MOV	CH，0	；CH：屏幕左上角坐标的行号
	    MOV	CL，0		；CL：屏幕左上角坐标的列号
	    MOV	DH，24	；DH：屏幕右下角坐标的行号
	    MOV	DL，79	；DL：屏幕右下角坐标的列号
	    MOV	BH，7		   ；上卷行属性正常（即黑底白字）
        INT	10H

			POP		DX
			POP		CX
			POP		BX
			POP		AX
			RET
	CLEAR	ENDP

举例2：将一半的屏幕从黑底白字改为白底黑子

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
DATA SEGMENT
    STR DB 'Hello world', '$'
DATA ENDS

CODE SEGMENT
    ASSUME CS:CODE, DS:DATA

START:
    MOV AX, DATA
    MOV DS, AX

    ; 设置屏幕显示属性和区域
    MOV AH, 07h    ; 功能号为07h，选择屏幕下卷功能
    MOV AL, 0      ; AL = 0，表示向下滚动0行

    MOV BH, 70h    ; 设置显示属性，BH = 70h（白色文本，黑色背景）
    MOV CH, 0      ; 设置左上角行值，CH = 0
    MOV CL, 0      ; 设置左上角列值，CL = 0
    MOV DH, 24     ; 设置右下角行值，DH = 24
    MOV DL, 39     ; 设置右下角列值，DL = 39
    INT 10h        ; 调用BIOS中断，功能号由AH寄存器指定，这里为07h

    ; 打印字符串
    MOV SI, OFFSET STR  ; SI 指向字符串 STR
    MOV AH, 0Eh         ; BIOS功能号：显示字符，AL为字符，BH为页号（颜色）
    MOV BL, 07h         ; 文本颜色，白色文本，黑色背景
    PRINT_LOOP:
        LODSB            ; 加载SI指向的字节到AL，同时SI递增
        CMP AL, '$'      ; 判断是否字符串结束标志
        JE PRINT_DONE    ; 如果是结束标志，退出循环
        INT 10h          ; 调用BIOS中断显示字符
        JMP PRINT_LOOP   ; 继续循环打印下一个字符

    PRINT_DONE:

    ; 退出程序
    MOV AH, 4CH
    INT 21H

CODE ENDS
END START

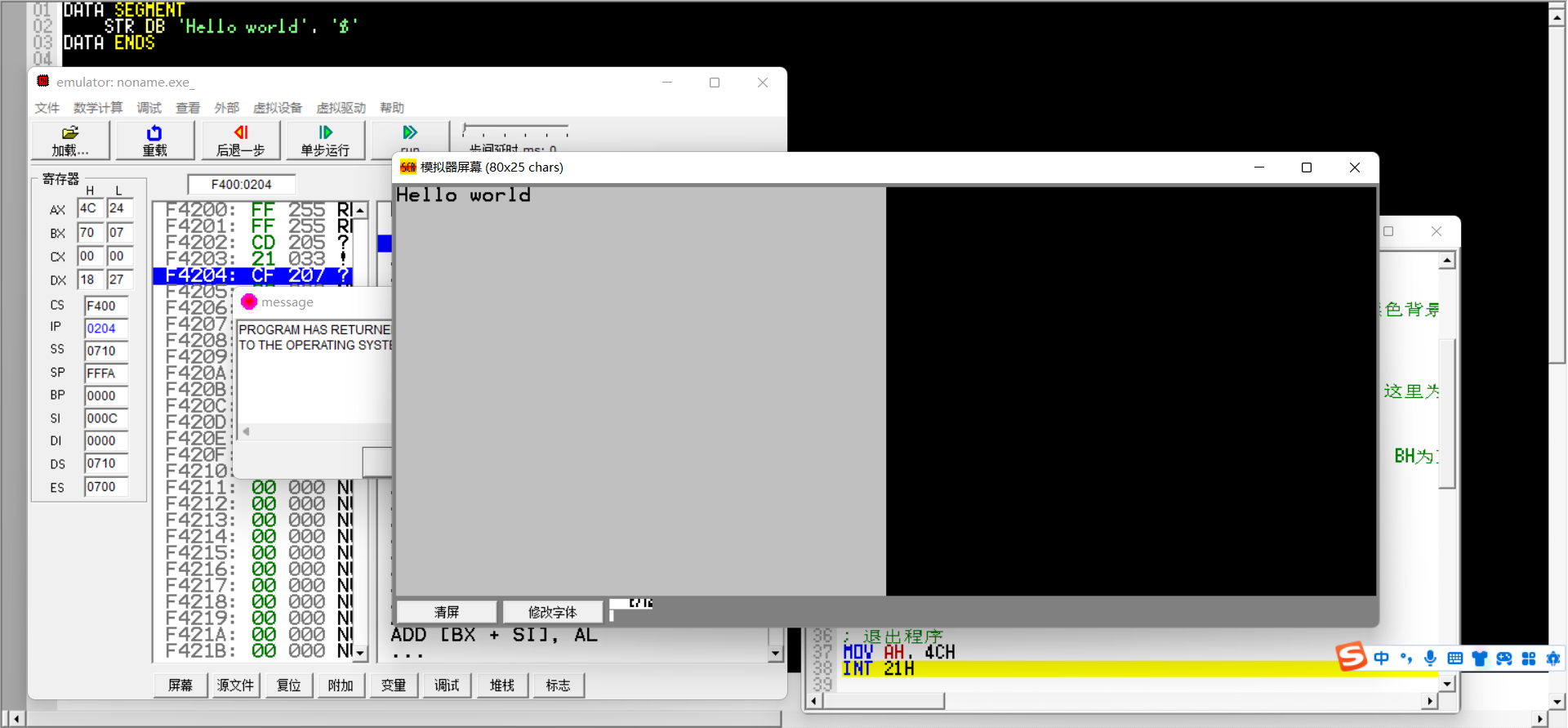

效果如下所示

举例3：在屏幕中心的小窗口显示字符

举例4：编写一个完整的程序(例5-11)在PC机上运行。此程序在屏幕的中间建立一个20列宽和9行高的窗口，

然后把键盘输入的内容在这个窗口上显示出来。键入的字符将被显示在窗口的最下面一行，每当输入20个字

符，该行就向上卷动，9行字符输入完后，顶端行的内容消失。

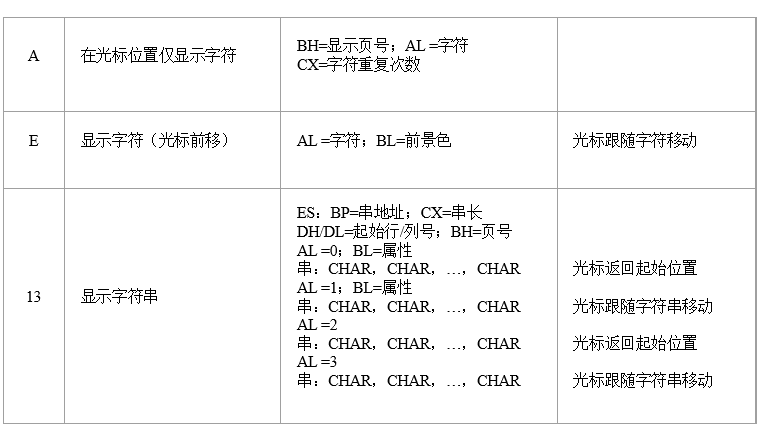

字符的显示：9号和10号功能

使用INT 10H的9、10两功能，这两个功能的共同点是：都能在光标处显示一个字符，且显示后，光标不动

这就是说，当显示下一个字符前，一定要用2号功能将光标移至下一个字符位置。这两种功能的区别在于用9

号功能显示的字符的属性是用户规定的，用10号功能显示的字符的属性是该位置上已有的属性(以前规定的)。

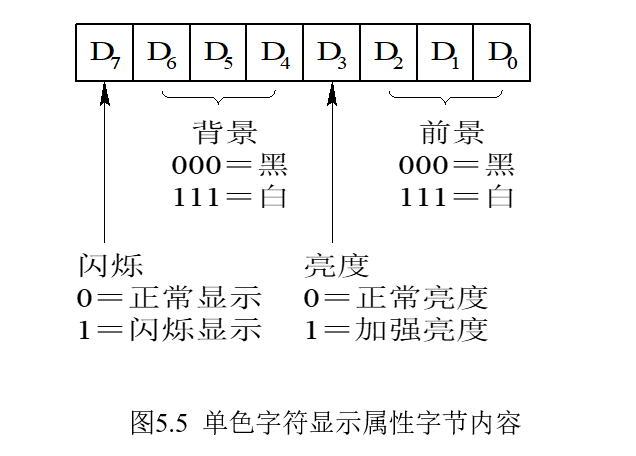

单色字符显示

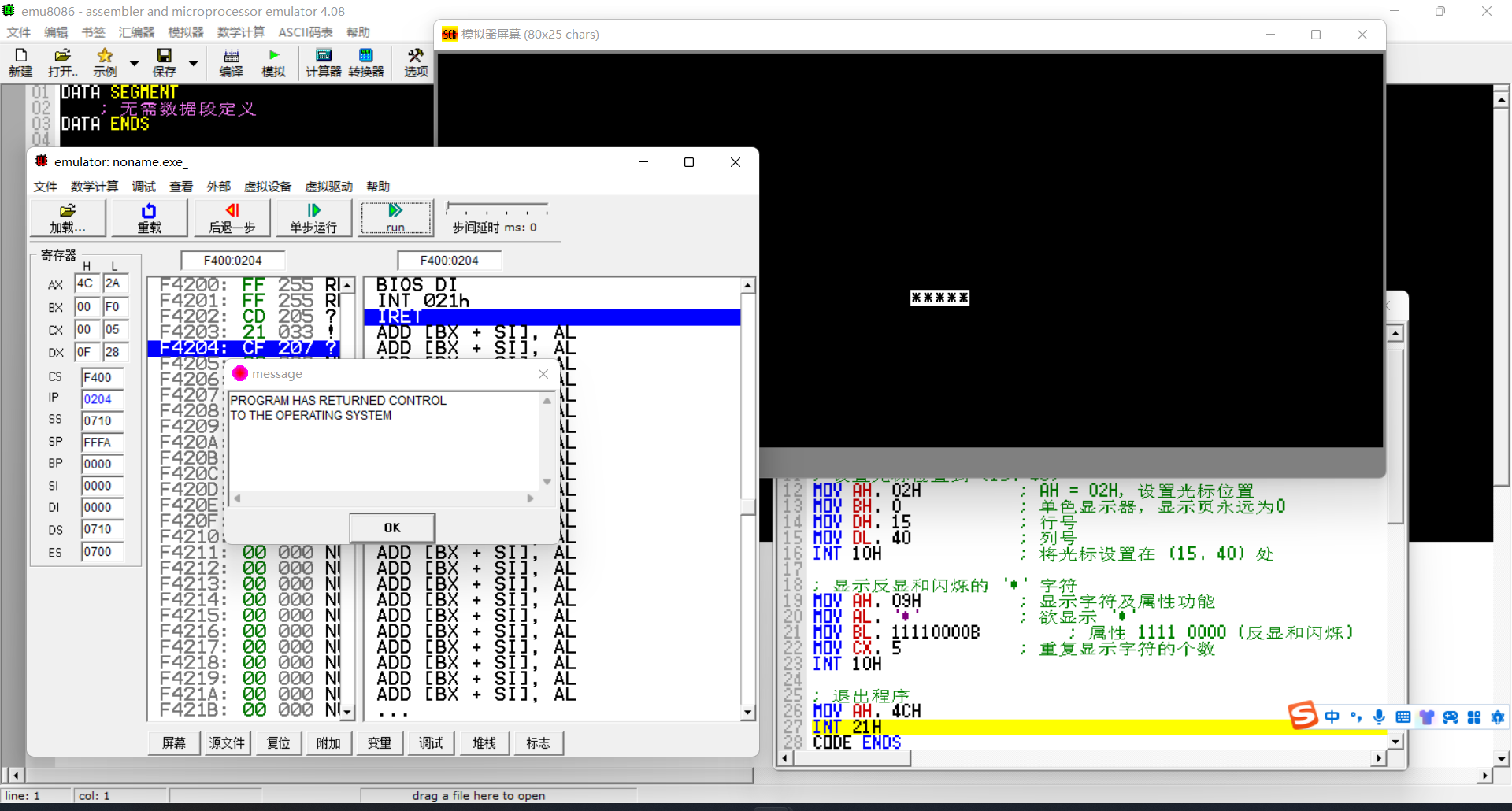

举例：从屏幕(40，15)位置开始，用反显示法连续显示5个闪烁的“*”

解释：什么叫反显：正常终端背景是黑色，字体是白色，现在调整终端背景白色，字体是黑色。设置如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
DATA SEGMENT
    ; 无需数据段定义
DATA ENDS

CODE SEGMENT
    ASSUME CS:CODE, DS:DATA
START:
    MOV AX, DATA
    MOV DS, AX

    ; 设置光标位置到 (15, 40)
    MOV AH, 02H          ; AH = 02H，设置光标位置
    MOV BH, 0            ; 单色显示器，显示页永远为0
    MOV DH, 15           ; 行号
    MOV DL, 40           ; 列号
    INT 10H              ; 将光标设置在 (15, 40) 处

    ; 显示反显和闪烁的 '*' 字符
    MOV AH, 09H          ; 显示字符及属性功能
    MOV AL, '*'          ; 欲显示 '*'
    MOV BL, 11110000B         ; 属性 1111 0000 (反显和闪烁)
    MOV CX, 5            ; 重复显示字符的个数
    INT 10H

    ; 退出程序
    MOV AH, 4CH
    INT 21H
CODE ENDS
END START

彩色字符显示

修改BL为 MOV BL, 0DAH 即可

彩色文本方式下外框颜色的设置

DOS

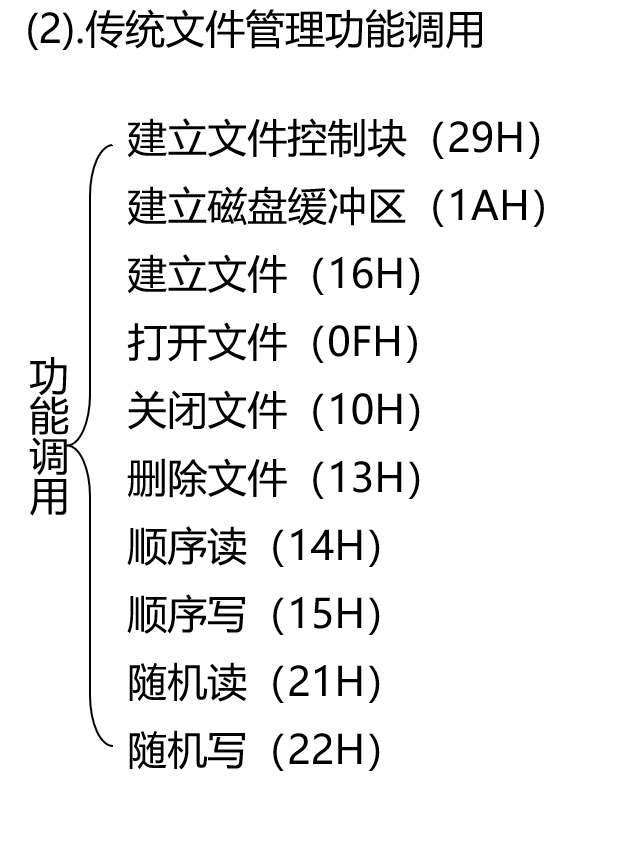

磁盘管理
