第二章_8086的指令系统

发表于 更新于 分类于 ， Valine：
本文字数： 9.1k 阅读时长 ≈ 8 分钟

所有指令都有1个共同特点，就是如果有2个操作数的话，两个操作数不能同时在内存

数据传送类指令

数据传送指令都不影响标志位

通用数据传送指令

传送指令MOV

定义：

  1. 把一个字节或字的操作数从源地址传送至目的地址
  2. MOV不影响标志位

举例：

例1：立即数传送

  • mov al,4 ；al←4，字节传送，是一条将立即数4（十进制）移动到寄存器AL（即8位的累加器）的指令
  • mov cx,0ffh ；cx←00ffh，字传送，传送前要根据高位补齐一条将立即数0xFF（十六进制）移动到寄存器CX（即16位的计数器）的指令
  • mov si,200h ；si←0200h，字传送
  • mov byte ptr [si],0ah ；byte ptr 说明是字节操作，将立即数0x0A（十六进制）移动到以SI寄存器作为基址的内存位置。这里的byte ptr指定了操作数的大小为一个字节，[si]表示SI寄存器中的地址处。因此，这条指令将0x0A写入到SI寄存器指向的内存地址中。
  • mov word ptr [si+2],0bh ；word ptr 说明是字操作

注： 注意立即数是字节量还是字量,明确指令是字节操作还是字操作

例2：寄存器传送

mov ax,bx ；ax←bx，字传送 mov ah,al ；ah←al，字节传送 mov ds,ax ；ds←ax，字传送 mov [bx],al ；[bx]←al，字节传送

例3：存储器传送

mov al,[bx] mov dx,[bp] ；dx←ss:[bp] mov es,[si] ；es←ds:[si]

不存在存储器向存储器的传送指令

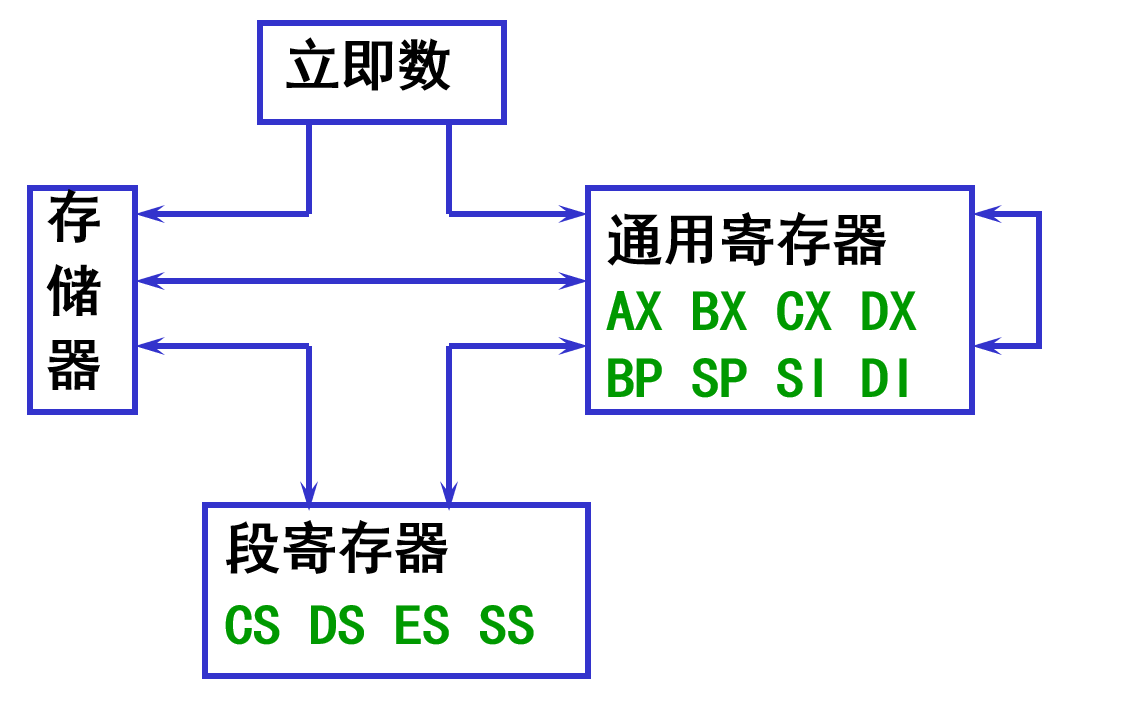

小结

非法传送

  • 两个操作数的类型不一致 例如源操作数是字节，而目的操作数是字；或相反

    常见错误：对于存储器单元与立即数同时作为操作数的情况，必须显式指明；byte ptr指示字节类型，word ptr指示字类型

    就是想MOV word ptr[ax] 000AH

  • 两个操作数不能都是存储器 传送指令很灵活，但主存之间的直接传送却不允许

  • 段寄存器的操作有一些限制 段寄存器属专用寄存器，对他们的操作能力有限

    1. 不允许立即数传送给段寄存器 MOV DS,100H ；非法指令：立即数不能传送段寄存器
    2. 不允许直接改变CS值 MOV CS,[SI] ；不允许使用的指令
    3. 不允许段寄存器之间的直接数据传送 MOV DS,ES ；非法指令：不允许段寄存器间传送

交换指令XCHG

XCHG不影响标志位

寄存器与寄存器之间对换数据

mov ax,1234h ；ax=1234h mov bx,5678h ；bx=5678h xchg ax,bx ；ax=5678h，bx=1234h xchg ah,al ；ax=7856h

寄存器与存储器之间对换数据

xchg ax,[2000h] ；字交换 等同于 xchg [2000h],ax xchg al,[2000h] ；字节交换 等同于 xchg [2000h],al

不能在存储器与存储器之间对换数据

换码指令XLAT

定义

  1. 将BX指定的缓冲区中、AL指定的位移处的一个字节数据取出赋给AL
  2. XLAT不影响标志位

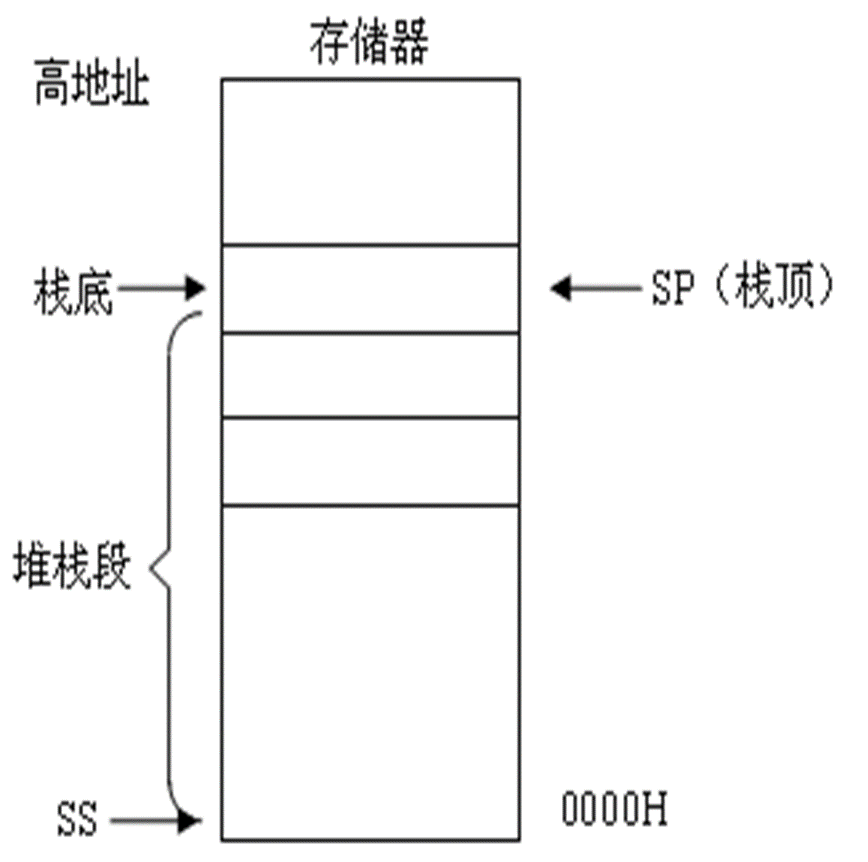

堆栈操作指令

SS指向的基准量，SP指向的是“偏移量”，计算SP指向的物理地址需要加上SS* 10H

堆栈的操作

PUSH ；进栈指令先使堆栈指针SP减2，然后把一个字操作数存入堆栈顶部

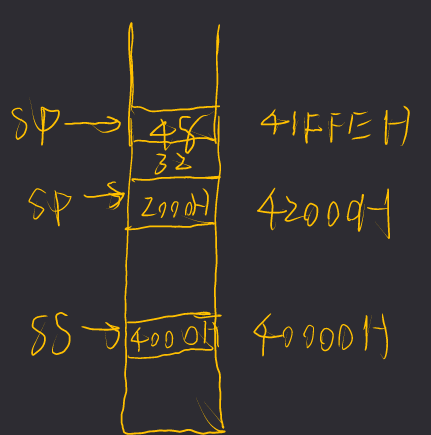

【例】 PUSH BX 指令执行前： SS＝4000H，SP＝2000H，BX＝3248H

POP ；出栈指令把栈顶的一个字传送至指定的目的操作数，然后堆栈指针SP加2

注

  • 堆栈操作的单位是字，进栈和出栈只对字量
  • 字量数据从栈顶压入和弹出时，都是低地址字节送低字节，高地址字节送高字节
  • 堆栈操作遵循先进后出原则，但可用存储器寻址方式随机存取堆栈中的数据
  • 堆栈常用来
    1. 临时存放数据
    2. 传递参数
    3. 保存和恢复寄存器

标志传送指令

定义

  • 标志寄存器传送指令用来传送标志寄存器FLAGS的内容
  • 标志位操作指令直接对CF、DF、IF标志进行复位或置位

标志寄存器传送

标志低字节进出AH指令

1
LAHF	;AH←FLAGS的低字节

LAHF指令将标志寄存器的低字节送寄存器AH SF/ZF/AF/PF/CF状态标志位分别送入AH的第7/6/4/2/0位，而AH的第5/3/1位任意

1
SAHF	;FLAGS的低字节←AH

SAHF将AH寄存器内容送FLAGS的低字节 用AH的第7/6/4/2/0位相应设置SF/ZF/AF/ PF/CF标志

标志寄存器进出堆栈指令

1
2
PUSHF	 ；SP←SP－2
		 ；SS:[SP]←FLAGS

PUSHF指令将标志寄存器的内容压入堆栈，同时栈顶指针SP减2

1
2
3
POPF
；FLAGS←SS:[SP]
；SP←SP＋2

POPF指令将栈顶字单元内容送标志寄存器，同时栈顶指针SP加2

举例

1
2
3
4
5
6
7
pushf	；保存全部标志到堆栈
pop ax	；堆栈中取出全部标志
or ax,0100h	；设置D8=TF=1，
	；ax其他位不变
push ax	；将ax压入堆栈
popf	；FLAGS←AX
；将堆栈内容取到标志寄存器

标志位操作

进位标志操作指令

用于任意设置进位标志

CLC(Clear Carry Flag) ；复位进位标志：CF←0

STC(Set Carry Flag) ；置位进位标志：CF←1

CMC(Complement Carry Flag) ；求反进位标志：CF←～CF

方向标志操作指令

串操作指令中，需要使用

CLD ；复位方向标志：DF←0

STD ；置位方向标志：DF←1

中断标志操作指令

在编写中断服务程序时，需要控制可屏蔽中断的允许和禁止 CLI ；复位中断标志：DF←0 STI ；置位中断标志：DF←1

地址传送指令

定义：

  1. 地址传送指令将存储器单元的逻辑地址送至指定的寄存器
    • 有效地址传送指令 LEA
    • 指针传送指令 LDS和LES
  2. 注意不是获取存储器单元的内容

有效地址传送指令LEA（load EA）

定义：

将存储器操作数的有效地址传送至指定的16位寄存器中

举例：

1
2
3
4
mov bx,0400h
mov si,3ch
lea bx,[bx+si+0f62h]
；BX＝0400h＋003ch＋0f62h＝139EH

注

  • 获得主存单元的有效地址；不是物理地址，也不是该单元的内容
  • 可以实现计算功能

LDS

格式

1
2
3
LDS r16,mem
;r16←mem
;DS←mem+2

LDS指令将主存中mem指定的字送至r16，并将mem的下一个字，地址就是在MEM基础上加2送DS寄存器

1
2
3
4
5
比如
ADR DW 1234H, 5678H
LDS BX, ADR
;BX <- [ADR] BX = 1234H
;DS <- [ADR + 2] DS = 5678H

LES

格式

1
2
3
LES r16,mem
; r16←mem
; ES←mem+2

LES指令将主存中mem指定的字送至r16，并将mem的下一字送ES寄存器

算术运算类指令

状态标志

常用状态标志： 进位标志CF、溢出标志OF 零位标志ZF、符号标志SF 奇偶标志PF

进位标志CF（Carry Flag）

定义：

当运算结果的最高有效位有进位（加法）或借位（减法）时，进位标志置1，即CF = 1；否则CF = 0。

注：最高有效位不一定非要是16位寄存器AX等的最高位

举例：

1
2
3AH + 7CH＝B6H	;没有进位：CF = 0
AAH + 7CH＝（1）26H	;有进位：CF = 1

溢出标志OF（Overflow Flag）

若算术运算的结果有溢出，则OF＝1； 否则 OF＝0

溢出和进位的区别

首先什么是溢出

处理器内部以补码表示有符号数 8位表示的整数范围是：－128～＋127 16位表示的整数范围是：－32768～＋32767 如果运算结果超出这个范围，就产生了溢出 有溢出，说明有符号数的运算结果不正确

举例：

3AH＋7CH＝B6H，就是58＋124＝182， 已经超出－128～＋127范围，产生溢出，故OF＝1； 另一方面，补码B6H表达真值是-74， 显然运算结果也不正确

本质区别

进位标志表示无符号数运算结果是否超出范围，超出范围后加上进位或借位运算结果仍然正确； 溢出标志表示有符号数运算结果是否超出范围，超出范围后运算结果不正确。

溢出和进位的对比

举例：

例1：3AH + 7CH＝B6H 无符号数运算： 58＋124＝182 范围内，无进位 有符号数运算： 58＋124＝182 范围外，有溢出

用二进制运算表示

例2：AAH + 7CH＝（1）26H 无符号数运算： 170＋124＝294 范围外，有进位 有符号数运算： －86＋124＝38 范围内，无溢出

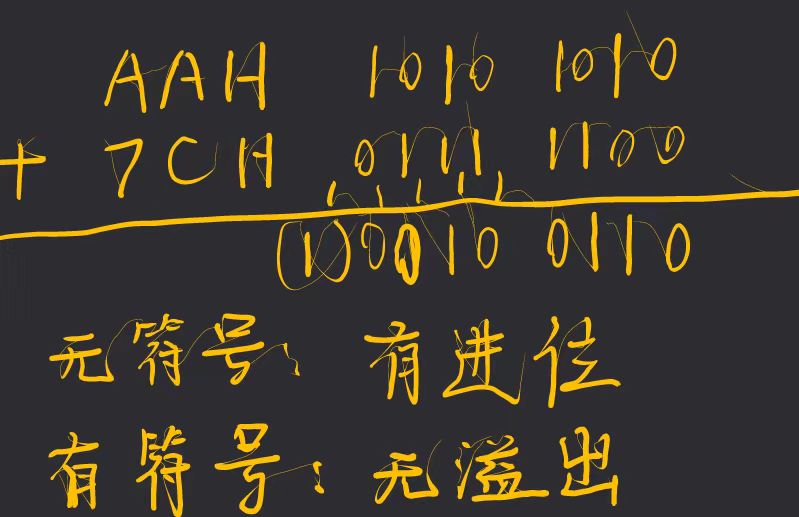

二进制表示

如何运用溢出和进位

如果将参加运算的操作数认为是无符号数，就应该关心进位；

认为是有符号数，则要注意是否溢出

溢出的判断

当两个相同符号数相加（包括不同符号数相减），而运算结果的符号与原数据符号相反时，产生溢出

零标志ZF（Zero Flag）

若运算结果为0，则ZF = 1； 否则ZF = 0

符号标志SF（Sign Flag）

运算结果最高位为1，则SF = 1；否则SF = 0

奇偶标志PF（Parity Flag）

当运算结果最低字节中“1”的个数为零或偶数时，PF = 1；否则PF = 0

辅助进位标志AF（Auxiliary Carry Flag）

运算时第3位（低半字节）有进位或借位时，AF = 1；否则AF = 0。

加法

加法指令ADD

定义：

ADD指令将源与目的操作数相加，结果送到目的操作数

举例：

1
2
3
4
5
6
mov al,0fbh	；al=0fbh
add al,07h	；00FB + 0007 = 0102H, AL = 02H
mov word ptr [200h],4652h	；[200h]=4652h(重复就是重要，涉及到内存的时候必须要告知是wordptr还是byteptr)
mov bx,1feh	；bx=1feh
add al,bl	；al=00h
add word ptr [bx+2],0f0f0h	；[200h]=3742h

带进位加法指令ADC

定义：

  • ADC指令将源与目的操作数相加，再加上进位CF标志，结果送到目的操作数

  • ADC指令主要与ADD配合，实现多精度加法运算

1
2
3
4
5
6
7
mov ax,4652h	；ax=4652h
add ax,0f0f0h	；ax=3742h，CF=1
mov dx,0234h	；dx=0234h
adc dx,0f0f0h	；dx=f324h，CF=0
；DX.AX＝ 0234 4652H
	   ＋F0F0 F0F0H
	   ＝F325 3742H

增量指令INC（increment）

  1. INC指令对操作数加1（增量）
  2. INC指令不影响进位CF标志，按定义设置其他状态标志

减法

减法指令SUB（subtract）

定义：

SUB指令将目的操作数减去源操作数，结果送到目的操作数

1
2
3
4
5
6
7
mov al,0fbh	；al=0fbh
sub al,07h	；al=0f4h，CF＝0
mov word ptr [200h],4652h	；[200h]=4652h
mov bx,1feh	；bx=1feh
sub al,bl	；al=0f6h
sub word ptr [bx+2],0f0f0h
；[200h]=5562h，CF＝1

带借位减法指令SBB

1
2
3
4
5
6
7
mov ax,4652h	；ax=4652h
sub ax,0f0f0h	；ax=5562h，CF=1
mov dx,0234h	；dx=0234h
sbb dx,0f0f0h	；dx=1143h，CF=1
；DX.AX＝  0234 4652H
		－F0F0 F0F0H
		＝1143 5562H

减量指令DEC（decrement）

定义

  • DEC指令对操作数减1（减量）
  • DEC指令不影响进位CF标志，按定义设置其他状态标志

求补指令NEG（negative）

定义：

  • NEG指令对操作数执行求补运算：用零减去操作数，然后结果返回操作数

  • 求补运算也可以表达成：将操作数按位取反后加1

  • NEG指令对标志的影响与用零作减法的SUB指令一样

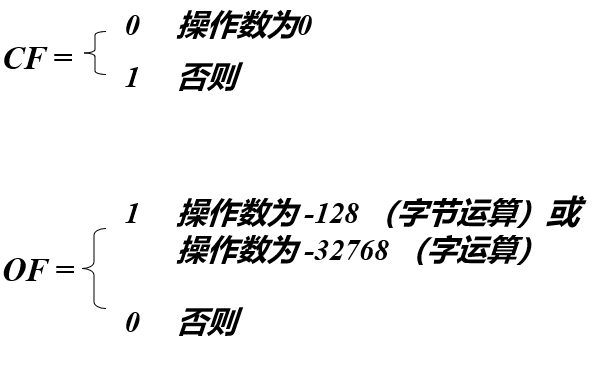

    NEG对CF和OF的影响

    根本原因：虽然人在计算的时候是求反加1，但CPU运算是用0-操作数

1
2
3
4
5
6
mov ax,0ff64h
neg al	；ax=ff9ch，OF=0、SF=1、ZF=0、PF=1、CF=1
sub al,9dh	；ax=ffffh，OF=0、SF=1、ZF=0、PF=1、CF=1
neg ax	；ax=0001h，OF=0、SF=0、ZF=0、PF=0、CF=1
dec al	；ax=0000h，OF=0、SF=0、ZF=1、PF=1、CF=1
neg ax	；ax=0000h，OF=0、SF=0、ZF=1、PF=1、CF=0

比较指令CMP（compare）

  1. CMP指令将目的操作数减去源操作数，按照定义相应设置状态标志
  2. CMP指令执行的功能与SUB指令相同，但结果不回送目的操作数
1
2
3
4
5
	cmp al,100	；al-100
	jb below	；al<100，跳转到below执行
	sub al,100	；al≥100，al←al-100
	inc ah	；ah←ah+1
below:	...

经典例题

题1：

【例】： 设X、Y、Z均为双精度数。其存放地址为：X，X+2，Y，Y+2，Z，Z+2。存放时，高位字在高位地址，低位字存放在低地址中。 试编程完成 W←X+Y+24-Z ，结果存放在W和W+2单元。

总结

1. 用DX、AX表示双精度数

2. 低位用AX，高位用DX

3. 先用非进位运算低位，再用进位运算高位

1
2
3
4
5
6
7
8
9
10
MOV   AX，X       ；用DX，AX来表示双精度数
MOV   DX，X+2     ；低位用AX，高位用DX
ADD    AX，Y       ；先低位运算
ADC    DX，Y+2    ；完成X+Y
ADD    AX，24      ；低位运算
ADC    DX，0       ；高位运算，该语句不能少
SUB     AX，Z      ；先低位减法
SBB      DX，Z+2   ；完成运算
MOV    W，AX      ；存储结果
MOV    W+2，DX

乘法指令(MUL/IMUL)

  1. 乘法指令的源操作数显式给出，隐含使用另一个操作数AX和DX

    • 字节量相乘：AL与r8/m8相乘，得到16位的结果，存入AX
    • 字量相乘：AX与r16/m16相乘，得到32位的结果，其高字存入DX，低字存入AX

  2. 乘法指令如下影响OF和CF标志：

    • MUL指令——若乘积的高一半（AH或DX）为0，则OF=CF=0；否则OF=CF=1

      解释：

      1. OF = 1表示溢出，因为原来是8（或者16位），高一半不为0说明现在的乘积超过8位（或者16位）。原来是8位现在就是16位，原来是16位现在就是32位

      2. CF = 1表示进位，因为原来是8位（或者16位），高一半不为0说明原来的8位（或者16位）的有效位的最高位发生进位

    • IMUL指令——若乘积的高一半是低一半的符号扩展，则OF=CF=0；否则均为1

举例：

1
2
3
4
5
6
7
8
mov al,0b4h	；al=b4h=180
mov bl,11h	；bl=11h=17
mul bl	；ax=Obf4h=3060
；OF=CF=1，AX高8位不为0
mov al,0b4h	；al=b4h=－76
mov bl,11h	；bl=11h=17
imul bl	；ax=faf4h=－1292
；OF=CF=1，AX高8位含有效数字

除法指令(DIV/IDIV)

  1. 除法指令的除数显式给出，隐含使用另一个操作数AX和DX作为被除数

    • 字节量除法：AX除以r8/m8，8位商存入AL，8位余数存入AH

    • 字量除法：DX.AX除以r16/m16，16位商存入AX，16位余数存入DX

  2. 被除数位数至少是除数1倍

  3. 被除数远大于除数时，所得的商就有可能超出它所能表达的范围。如果存放商的寄存器AL/AX不能表达

    便产生溢出，8086CPU中就产生编号为0的内部中断——除法错中断

    • 对DIV指令，除数为0，或者在字除时商超过8位，或者在字除时商超过16位
    • 对IDIV指令，除数为0，或者在字节除时商不在-128～127范围内，或者在字除时商不在-32768～32767范围内

举例

1
2
3
4
5
6
7
8
mov ax,0400h	；ax=400h=1024
mov bl,0b4h	；bl=b4h=180
div bl	；商al＝05h＝5
	；余数ah＝7ch＝124
mov ax,0400h	；ax=400h=1024
mov bl,0b4h	；bl=b4h=－76
idiv bl	；商al＝f3h＝－13
	；余数ah＝24h＝36

对进位标志CF的影响

  • 会修改CF
    1. ADD/ADC
    2. SUB/SBB
  • 不会修改CF
    1. INC
    2. DEC
  • 不确定
    1. MUC/IMUL
    2. DIV/IDIV

符号扩展指令(CBW/CWD)

定义：

符号扩展是指用一个操作数的符号位（即最高位）形成另一个操作数，后一个操作数的各位是全0（正数）或全1（负数）。符号扩展不改变数据大小

种类：

1
2
3
4
5
6
7
CBW		；AL的符号扩展至AH
；如AL的最高有效位是0，则AH＝00
；AL的最高有效位为1，则AH＝FFH。AL不变

CWD		；AX的符号扩展至DX
；如AX的最高有效位是0，则DX＝00
；AX的最高有效位为1，则DX＝FFFFH。AX不变

举例：

1
2
3
4
mov al,80h	；al=80h
cbw	；ax=ff80h
add al,255	；al=7fh
cbw	；ax=007fh

典型例题：指令的综合运用

【例】：综合运算举例。计算： （V-（X*Y+Z-540））/X 其中X、Y、Z、V均为16位带符号数，已分别装入X、Y、Z、V单元中，要求计算结果把商存入AX，余数存入DX。

十进制算术运算指令

十进制数的运算步骤： 1.对BCD码进行二进制运算 2.用十进制调整指令进行调整

压缩的BCD码调整指令(无操作数，默认对放在AL的数据操作)

常用来处理数字，所以D：decimal，A：adjust，A表示加法add，S表示减法sub

BCD码的运算逻辑还是十进制，只不过是用二进制表示

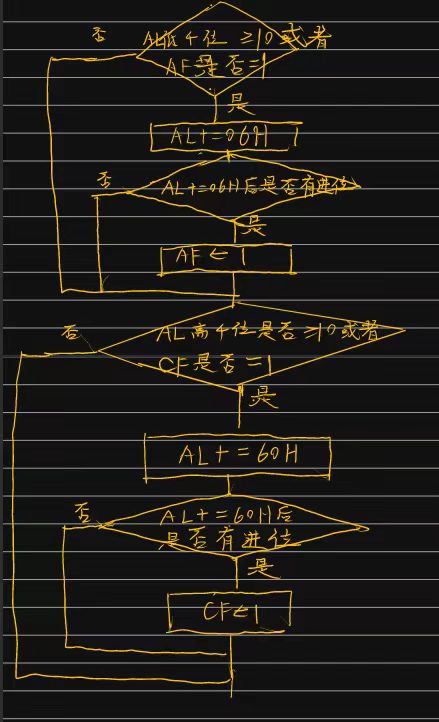

DAA（加法）

解释：为什么第②点是加60H：因为只要当前位表示的数大于等于10都要加6，但是当AL中高四位超过时，直接加6会误解，所以就要加60H，6分配给高4位，0分配给低4位。如果高低一起超过就加66H

DAS（减法）

就是将上面加法中减换成加

小结：就是看每个半字是否有进位或者借位，对于低半字就是看AF和低半字是否大于等于10，对于高半字就是看CF和高半字是否大于等于10

非压缩的BCD码调整指令

常用来处理字符，所以A：表示ASCII码，A表示调整adjust，其他就是加（ADD）减（sub）乘（mul）除（div）

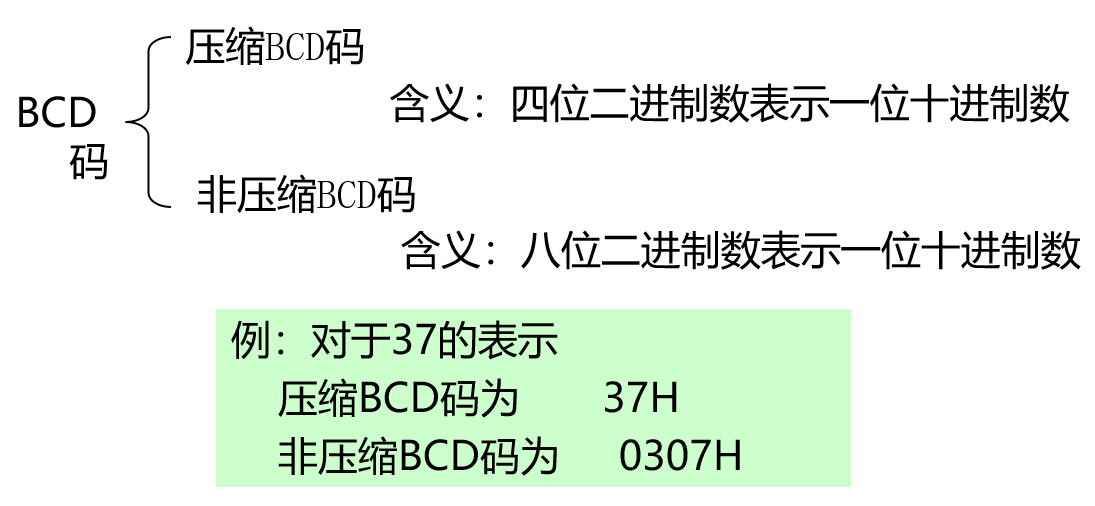

压缩的BCD码就是通常的8421码，非压缩的BCD码是用8个二进制位表示一个十进制位

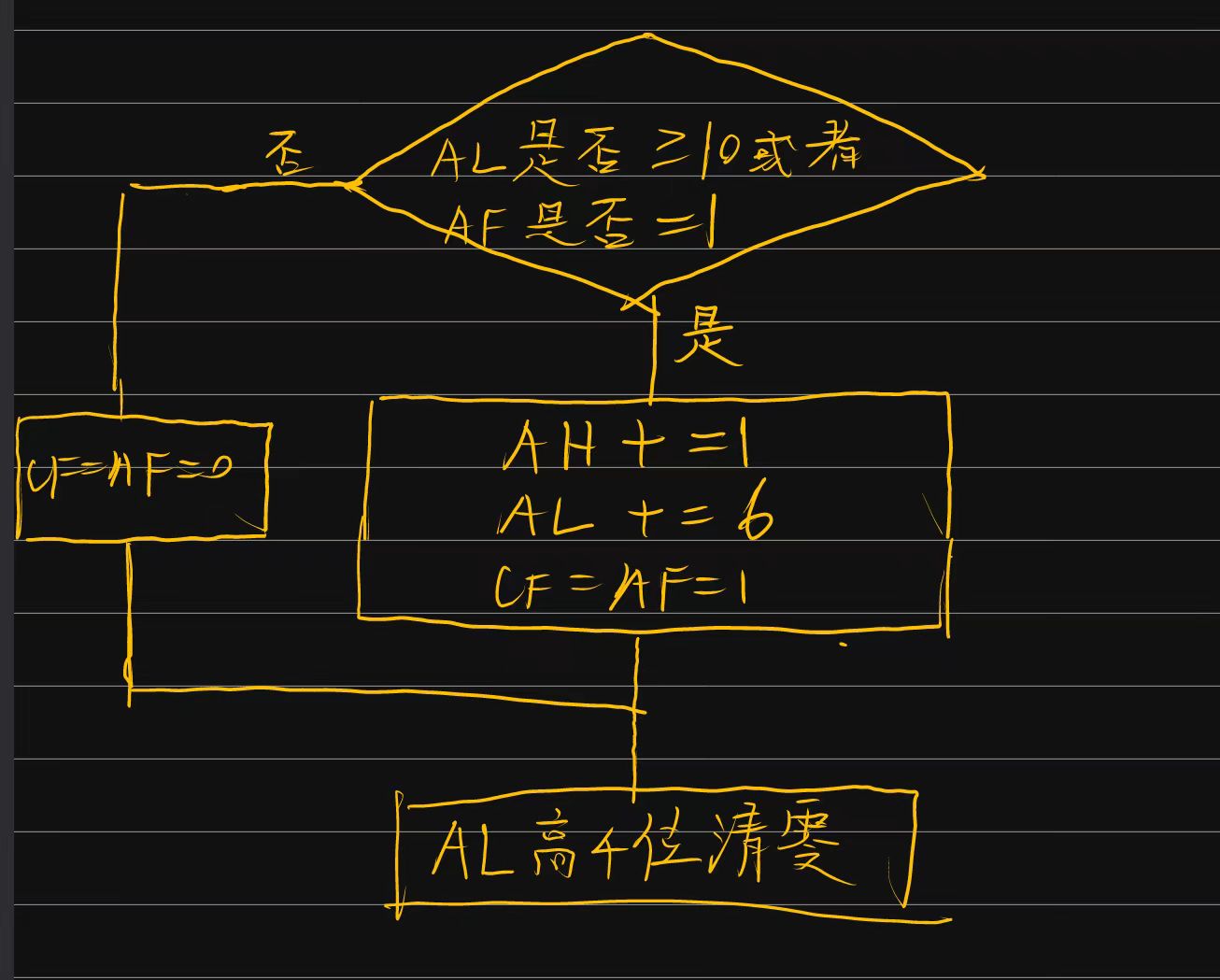

AAA(加法)

注：AAA调整的时候一定还要根据AF判断是否调整的原因如下：

AAS(减法)

就是将上图加1改成减1，加6改成减6

小结：无论是压缩还是非压缩的BCD码的加减调整就是看低位有没有向高位进位和借位

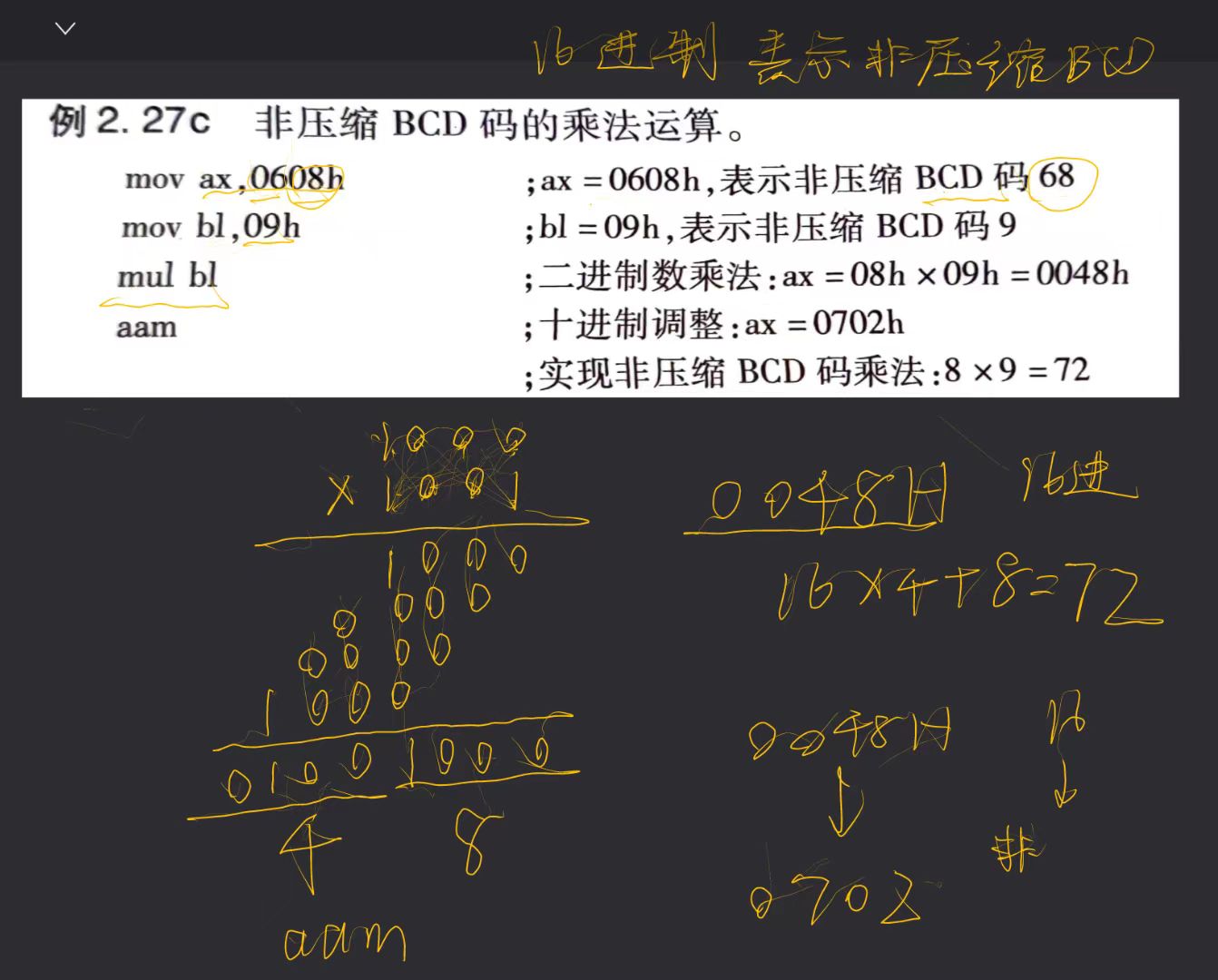

AAM(乘法)

将二进制乘法的结果调整成十进制非压缩的形式，所以跟在乘法操作后面

举例：

视频讲解

AAD(除法)

先将十进制表示的被除数调整成二进制形式，再做除法，所以放在除法前面

举例：

视频讲解

位操作类指令

位操作指令都是将CF和OF设置为0，因为位操作不会产生进位，不会溢出

逻辑与指令AND

AND指令设置CF = OF = 0，根据结果设置SF、ZF和PF状态，而对AF未定义

逻辑或指令OR

OR指令设置CF = OF = 0，根据结果设置SF、ZF和PF状态，而对AF未定义

逻辑异或指令XOR

与0异或不变，与1异或得相反数

XOR指令设置CF = OF = 0，根据结果设置SF、ZF和PF状态，而对AF未定义

逻辑非指令NOT

NOT指令是一个单操作数指令 NOT指令不影响标志位

测试指令TEST

  1. 对两个操作数执行逻辑与运算，结果不回送到目的操作数
  2. TEST指令设置CF = OF = 0，根据结果设置SF、ZF和PF状态，而对AF未定义

移位指令（shift）

逻辑左移(SHL)

SHL reg/mem,1/CL ；逻辑左移，最高位进入CF，最低位补0

算术左移(SAL)

SAL reg/mem,1/CL ；算术左移，最高位进入CF，最低位补0

注：逻辑左移和算术左移没什么区别

逻辑右移(SHR)

SHR reg/mem,1/CL ；逻辑右移，最低位进入CF，最高位补0

举例

算术右移(SAR)

SAR reg/mem,1/CL ；算术右移，最低位进入CF，补符号位

举例

算术左移和算术右移主要用来进行有符号数的倍增、减半；

逻辑左移和逻辑右移主要用来进行无符号数的倍增、减半。

注：移位指令的第一个操作数是指定的被移位的操作数，可以是寄存器或存储单元 后一个操作数表示移位位数，该操作数为1，表示移动一位；当移位位数大于1时，用且只能用CL寄存器值表示，该操作数表达为CL

循环移位指令（rotate）

ROL reg/mem,1/CL ；不带进位循环左移

ROR reg/mem,1/CL ；不带进位循环右移

RCL reg/mem,1/CL ；带进位循环左移

RCR reg/mem,1/CL ；带进位循环右移

带进位和不带进位的区别:

比如不带进位的左移，是将最高位移动到CF里；

而带进位的左移，是将CF和要移动的8位合起来看做一个整体一起移动

带进位一般用来处理多精度数的移动

举例：

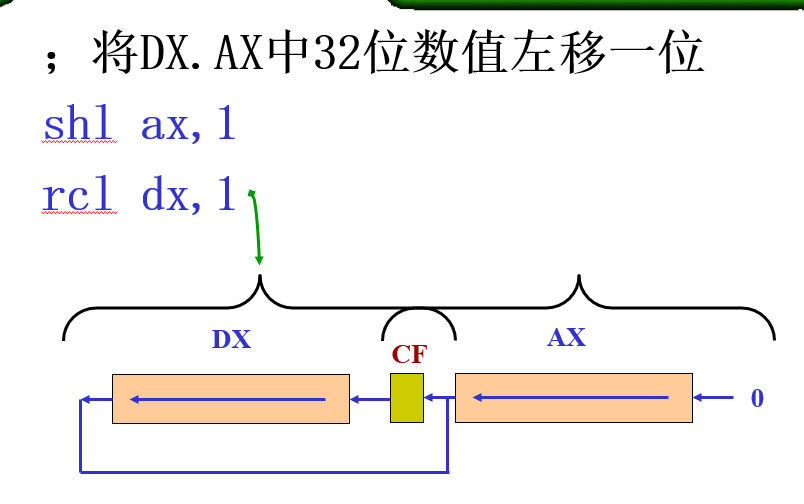

题1：高精度移位

视频讲解

题2：BCD码合并

控制转移类指令

非条件转移

段内寻址

相对寻址

1
JMP LABEL

效果就是将当前IP指针加上LABEL表示的位移量

间接寻址

1
JMP R16/M16

注：R16表示16进制寄存器，M16表示16进制内存

效果就是将IP修改为R16/M16中内容

段间寻址

直接寻址

1
JMP FAR PTR LABEL

效果是将IP修改为LABEL的偏移地址，CS修改为LABEL的段地址

间接寻址

1
JMP FAR PTR MEM

效果就是将IP修改为MEM的低2位字节[MEM]，将CS修改为LABEL的高2位字节[MEM+2](所以MEM是四个字节)

注：段间间接寻址只能用内存，如果是寄存器的话是寄存器中保存的是对应内存中的地址，举例如下

1
2
3
4
MOV WORD PTR [BX], 0
MOV WORD PTR [BX + 2], 1500H
JMP FAR PTR [BX]
; 转移到1500H:0

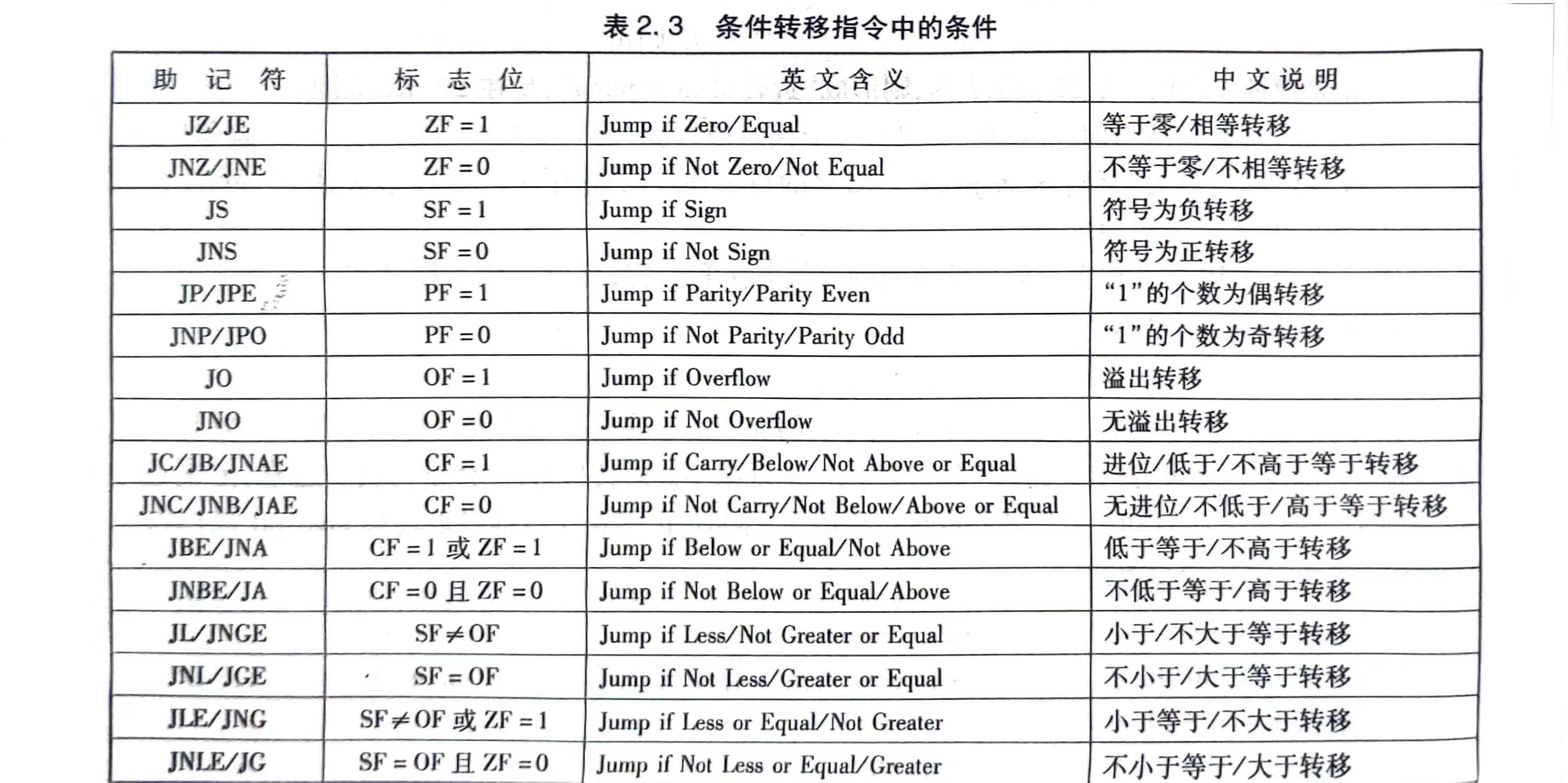

条件转移指令

条件转移指令的判断条件：PF, CF, OF, SF, ZF

举例：

题1：

1
2
3
4
5
6
7
8
9
10
11
12
	test al,80h	；测试最高位
	jz next0	；D7＝0（ZF＝1），转移
	mov ah,0ffh	；D7＝1，顺序执行
	jmp done	；无条件转向
next0:	mov ah,0
done:	...
	test al,80h	；测试最高位
	jnz next1	；D7＝1（ZF＝0），转移
	mov ah,0	；D7＝0，顺序执行
	jmp done	；无条件转向
next1:	mov ah,0ffh
done:	...

题2：

1
2
3
4
5
6
7
8
；计算|X－Y|（绝对值）
；X和Y为存放于X单元和Y单元的16位操作数
；结果存入result
	mov ax,X
	sub ax,Y
	jns nonneg
	neg ax	；neg是求补指令
nonneg:	mov result,ax

条件转移指令大全

  1. A(above)/B(below)适用于无符号数
  2. G(greater)/L(lower)适用于有符号数
  3. 比如JNBE：not below and not equal，非小于等于就是大于。然后是前操作数减后操作数，如果前比后大，那么就不用借位，CF = 0，ZF = 0
