局部性原理

时间局部性：一条指令一旦被执行，不久的将来可能被再次执行

空间局部性：一个存储单元呗访问，则其临近的存储单元也将被访问

Cache的工作原理

基于局部性原理，可以把CPU目前访问的地址周围的部分数据放到Cache中。

将主存与Cache分为同样大小的块（见操作系统“分页”相关内容），主存和Cache之间以块为单位进行数据交换。系统访问主存时，会将这一块的内容同时复制到Cache中。

Cache的性能分析

视频讲解：cache的性能分析

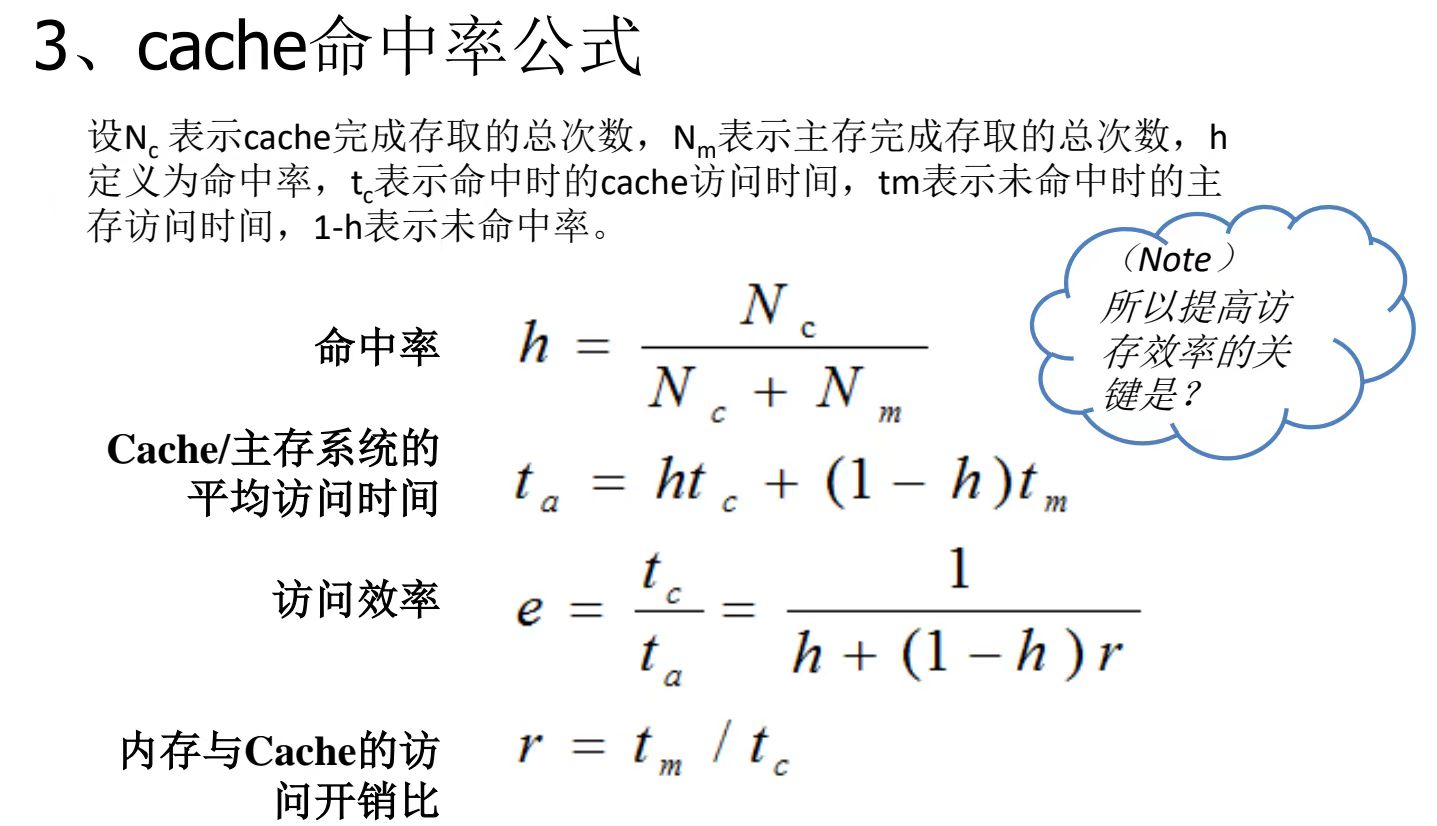

命中率 \(H\) 的定义是： \(H = \text{CPU欲访问的信息已在Cache中的比率}\)

缺失（未命中）率 \(M\) 的表达式是： \(M = 1 - H\)

  1. 先访问Cache，若Cache未命中再访问主存的情况下，Cache-主存系统的平均访问时间 $ t$ 为： \(t = H \cdot t_c + (1 - H) \cdot (t_c + t_m)\)

  2. 同时访问Cache和主存，若Cache命中则立即停止访问主存的情况下，Cache-主存系统的平均访问时间 $ t$ 为： \(t = H \cdot t_c + (1 - H) \cdot t_m\)

其中，\(t_c\) 表示访问一次Cache所需的时间，$ t_m$ 表示访问一次主存所需的时间，$ H$ 表示Cache的命中率。

Cache和主存的映射方式

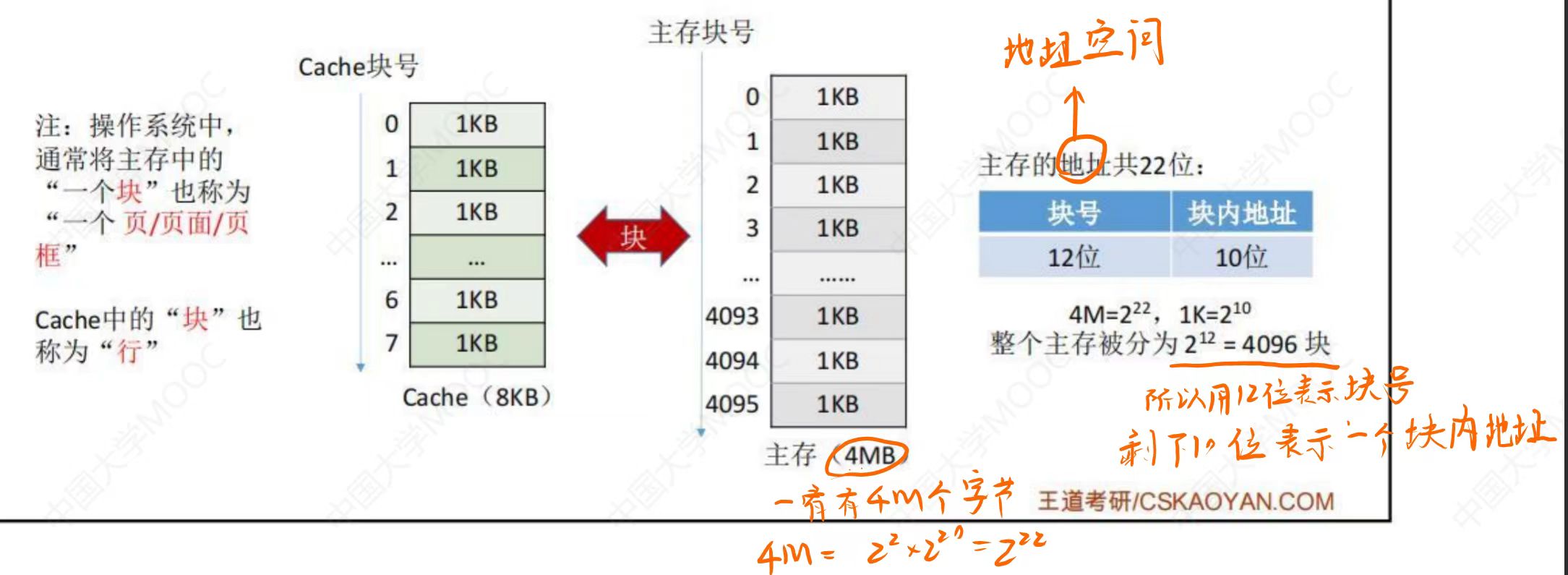

前置知识：关于cache与主存分块

视频讲解：关于cache与主存分块

地址空间：需要多少位才能表示整个范围，比如如果一共有\(2^n\)个字节，那么地址空间就有n位

Cache需要设置有效位，表明此块是否有效；

Cache中设置标记，与主存块号相等，表示存储的主存块

假设计算机的主存地址空间大小为256MB, 按字节编址，其数据Cache有8个Cache行，行长为64B。则：

全相联映射

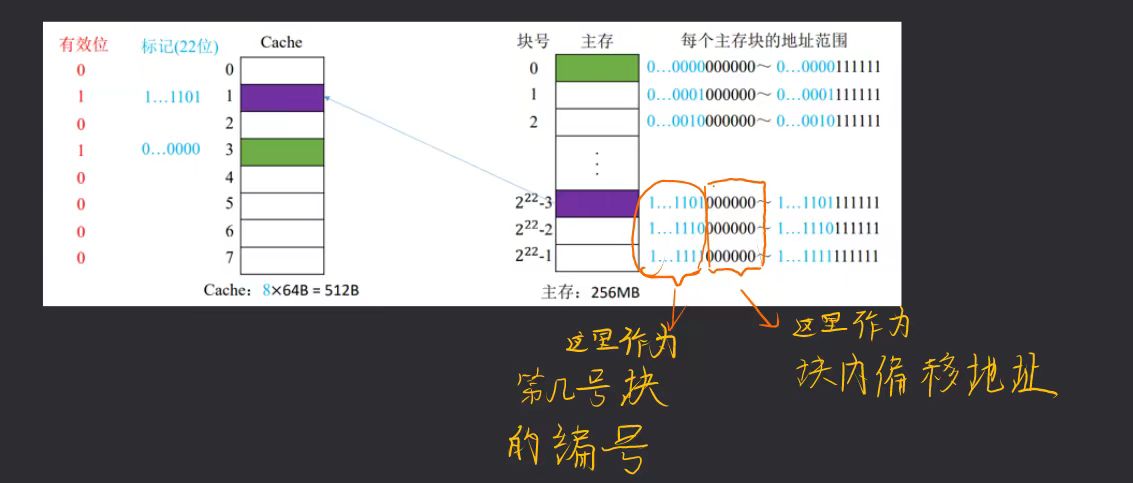

主存块可以存放在Cache的任何位置。

\(256M = 2^{28}\)，主存地址共 28 位。

Cache 行与主存块大小相等， \(64B = 2^6\)，块内地址为 6 位。

主存共有块号为 22 位。

Cache 中有一位有效位，22 位标志位。

访存过程

  1. 用所要访问的主存地址的前22位，对比Cache中所有块的标记；
  2. 若标记匹配且有效位=1，则Cache命中，访问相应块内地址的单元；
  3. 若未命中或有效位=0，则正常访问主存

优缺点

  • 优点
    • Cache存储空间利用充分
    • 命中率高
  • 缺点
    • 查找标记最慢
    • 有可能需要对比所有行的标记

直接映射

视频讲解：直接映射

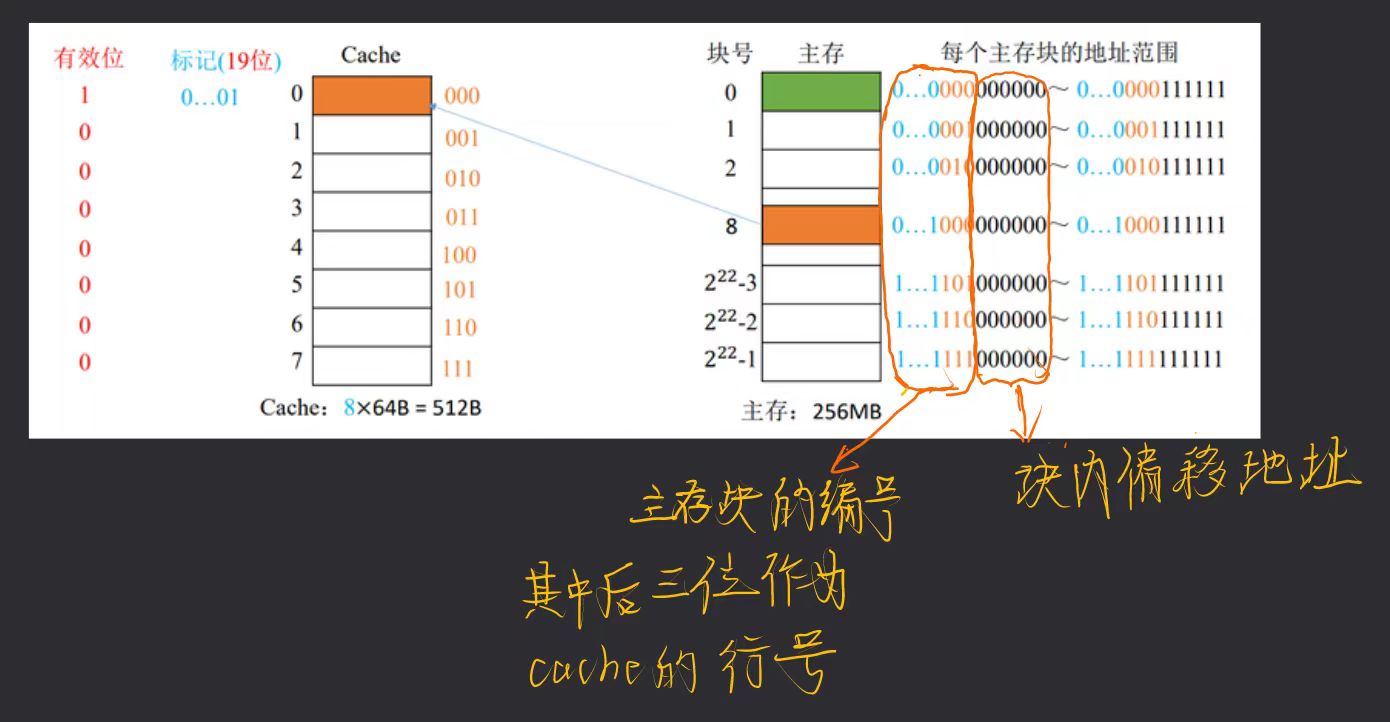

每个主存块只能放在特定的位置。

主存块在Cache中的位置=主存块号%Cache总块数

  • 本例中有8个Cache块，对8取余的实质是取二进制的后三位
  • Cache的序号即可反映主存块的后三位，因此标记中不再记录后三位，节省空间
  • 主存块号可以依此细分为19位标记和3位行号

访存过程

  1. 根据主存块号的后3位确定Cache行；
  2. 若主存块号的前19位与Cache标记匹配，且有效位=1，则Cache命中，访问相应块内地址的单元；
  3. 若未命中或有效位=0，则正常访问主存

优缺点

  • 优点
    • 对于任意一个地址，只需对比一个标记，速度最快
  • 缺点
    • Cache存储空间利用不充分
    • 命中率低

组相联映射

视频讲解：组相联映射

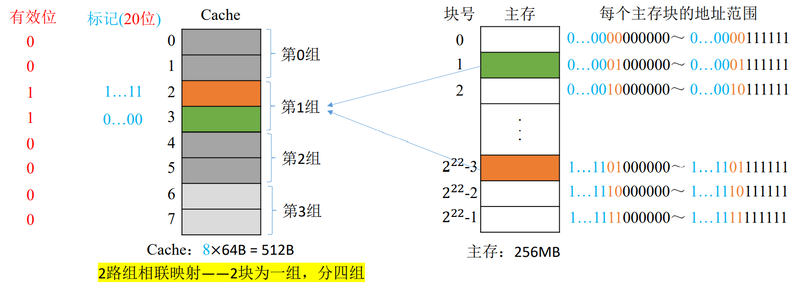

将Cache块分组，每个主存块只能存放到特定的分组中。当分组中有空位时，就将该主存块中的内容存入。

主存块在Cache中的位置=主存块号%Cache分组数主存块在Cache中的位置=主存块号%Cache分组数

  • 本例中分了4组，对4取余实际上是取二进制的后两位
  • 同理，不记录后两位，节省标志位空间
  • 主存块号可以依此细分为20位标记和2位组号

访存过程

  1. 根据主存块号的后2位确定所属分组号
  2. 若主存块号的前20 位与分组内的某个标记匹配且有效位=1， 则Cache命中，访问相应块内地址的单元；
  3. 若未命中或有效位=0，则正常访问主存

优缺点

两种方法的折中，效果最好

Cache替换算法

Cache不会产生中断！

当Cache中存满时，需要用相应的算法替换掉已有的数据。

根据映射方式不同，存在不同的替换方式。其中直接映射不需要替换算法（是一对一的，直接顶替就行）。

随机算法（RAND）

视频讲解：随机算法

若Cache已满，则随机选择一块替换。

  • 优点
    • 实现简单
  • 缺点
    • 没有考虑局部性原理
    • 命中率低

先进先出算法（FIFO）

视频讲解：先入先出

若Cache已满，则替换最先被调入Cache的块。

从硬件层面，可以在将主存块存入Cache块时按照Cache块序号顺序存入，则替换时也仅需要顺序替换即可替换最先存入的。

  • 优点
    • 实现简单
  • 缺点
    • 没有考虑到局部性原理
    • 会出现抖动现象（块被频繁的换入换出）

近期最少使用算法（LRU）

视频讲解：近期最少使用算法

为每一个Cache块设置一个计数器，用于记录每个Cache块已经有多久没被访问了。当Cache满后替换计数器最大的。

从题目的角度，仅需要向前数n个访问的块，则第n+1个块就是要替换的。（n为Cache块数）

算法逻辑

  • 命中时
    • 所命中的行的计数器清零
    • 计数器值比被命中的块的值低的块，计数器加1
    • 其余不变
  • 未命中
    • 还有空闲行时
      • 新装入的行的计数器置0
      • 其余非空闲行全加1
    • 无空闲行时
      • 计数值最大的行的信息块被淘汰
      • 新装行的块的计数器置0
      • 其余全加1

Cache块数为 \(2^n\)个，则计数器的位数仅需要n位。

  • 优点
    • 遵循了局部性原理
    • Cache命中率高
  • 缺点
    • 若被频繁访问的主存块数量>Cache行的数量，则有可能发生抖动

最近不经常使用算法（LFU）

视频讲解：最近不经常使用算法

为每一个Cache块设置一个计数器，用于记录每个Cache块被访问过几次。

每被访问一次，计数器+1当Cache满后替换计数器最小的。

  • 缺点
    • 计数器可能需要很大的长度
    • 曾经被经常访问的主存块在未来不一定会用到

实际运行时效率不如LRU。

Cache写策略

写命中时

视频讲解：写命中的两种方法

回写法

当CPU对Cache写命中时，只修改Cache的内容，而不立即写入主 存，只有当此块被换出时才写回主存。

对每一个Cache行增加一个脏位，标记该行是否被修改过。只有被修改过的块才进行写回操作。

  • 优点
    • 减少了访存次数
  • 缺点
    • 存在数据不一致的隐患

全写法

当CPU对Cache写 命中时，必须把数据同时写入Cache和主存，一般使用写缓冲(write buffer)。

写缓冲通过SRAM来实现。

  • 优点
    • 能保证数据的一致性
  • 缺点
    • 访存次数增加
    • 速度变慢
    • 当写操作较多时，写缓冲队列会饱和

写不命中

视频讲解：写不命中的两种处理方法

写分配法

当CPU对Cache写不命中时，把主存中的块调入Cache，在Cache中修改。

通常搭配写回法使用。

非写分配法

当CPU对Cache写不命中时只写入主存，不调入Cache。只有读未命中时才调入Cache。

搭配全写法使用。

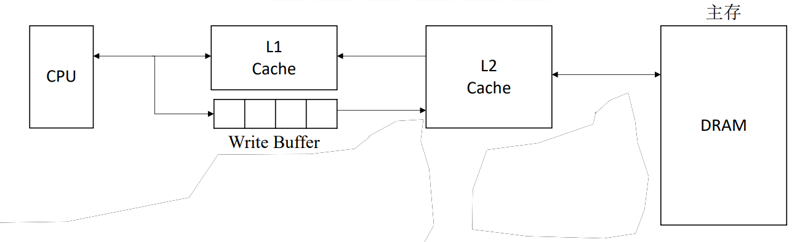

多级Cache

现代计算机采用多级Cache。其中

  • 越靠近CPU
    • 容量越小
    • 速度越快
  • 越远离CPU
    • 容量越大
    • 速度越慢

其中，各级Cache之间一般采用全写法+非写分配法传递，而Cache-主存之间采用写回法+写分配法。
